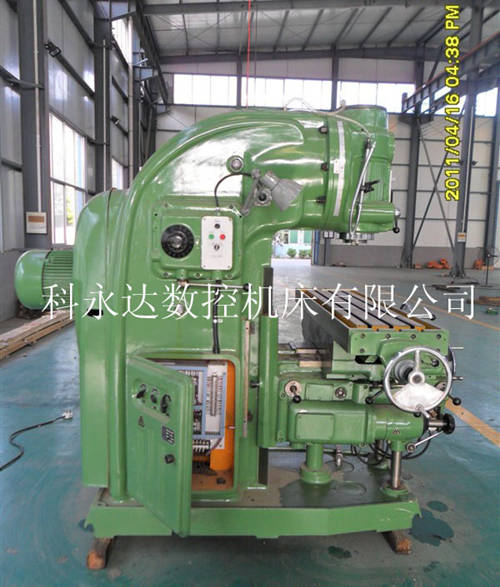

X5032立式升降台铣床进给变速箱和升降台的作用

进给变速是用以变换工作台的进给速度以及使工作台快速移动用的，进给变速箱是一个独立的部件，安装在升降台的左边，并由升降台内的进给电动机带动，变速箱本身包括五根传动轴，利用传动轴上的两个三联齿轮和一套背轮的各种啮合情况，组成18种进给速度，而这些滑动齿轮的各个工作位置，则由进给变速箱来控制，这个操纵箱在变速箱的前部，两者用螺钉结成一体，操纵箱的转盘上刻有18种进给速度。进给速度的变换允许在开车的情况下进行，因为在进给变速操纵箱内有使进给电动机停止的电气联锁装置，同时进给变速箱内齿轮的转速较低之故。

升降台位于床身的前方，把工作台和床身联系起来，并传递纵向、横向和升降的进给运动。在升降台的后部有燕尾形导轨与床身相连，用刹铁调整导轨的配合间隙，升降台右后方有夹紧用的手柄，将升降台夹紧在床身上。升降台顶部有矩形导轨，用以安装底座。升降台的前下部装有2.2千瓦的法兰盘式进给电动机，左侧是进给变速箱。升降台的前端有使工作台横向及升降进给用的操纵手轮及手柄，当工作台进行自动的工作进给或快速进给时，由于互锁机构的作用，手柄及手轮即与传动轴脱离联系，并不跟着转动，保证了操作者的安全。
