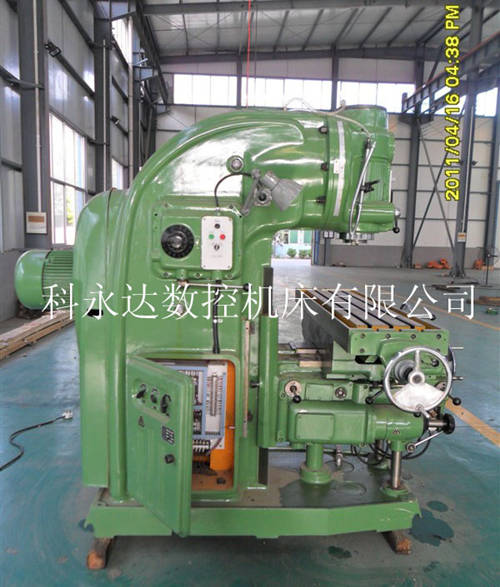

X5032立式升降台铣床基本知识和原理(三)

1、X5032立式升降台铣床主轴传动系统由功率为7.5kw的法兰盘式电动机拖动，电动机通过弹性联轴器与工轴相连，移动Ⅱ和Ⅳ上的滑动齿轮可使主轴或得多种转速，其范围是30-1500转/分，实际的转速与标准级间的误差在5%范围以内。主轴传动机构直接装在床身内部，所有的传动轴都是利用滚动轴承直接装在床身上的镗制的孔内，主传动的电动机装在床身后面。

2、X5032立式升降台铣床立铣头安装在床身上部弯头的前面，利用一个直径为425毫米的圆台而定位，立铣头能相对于床身向左右各回转45°，这个回转运动是通过小齿轮带动一段弧形的齿圈固定在回转头的铸铁本体上，而小齿轮则装在床身弯头的左侧，小齿轮轴的另一端向后伸出，轴端铣削出六角头，用扳手转该六角头，小齿轮则可转动，从而带动立铣头回转，立铣头在其回转范围内的任何一角度上，都可利用四个T型螺钉将其固定。为了保证主轴对工作台面的垂直精度，当立铣头处于中间零位时，利用锥销将其精确定位。
