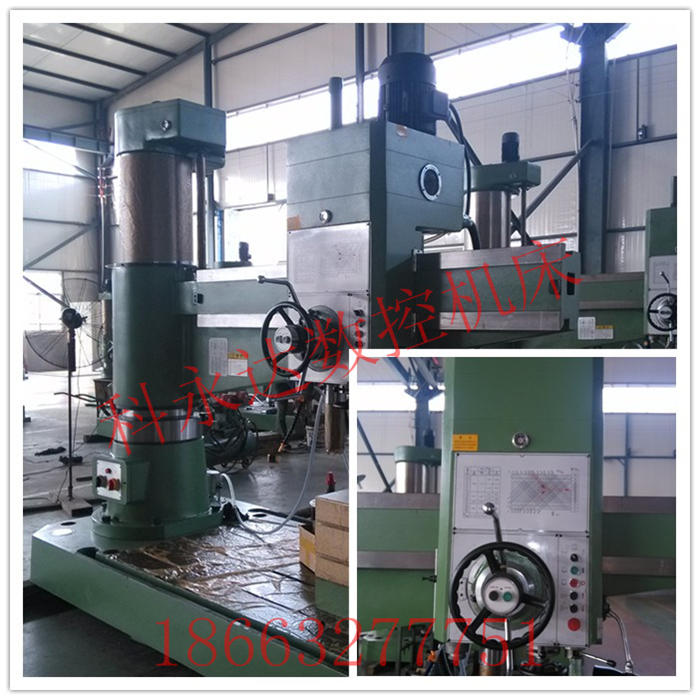

Z3063X25摇臂钻床

Z3063X25摇臂钻床

  • 型号:Z3063X25
  • 行程尺寸:500-1500mm
  • 工作台尺寸:400-2500mm

Z3063液压摇臂钻床主要适用于在大、中型铸件、钢件上钻孔、扩孔、铰孔及攻螺纹等加工。1、采用液压预选变速机构,可节省辅助时间。2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

  • 产品详情
  • 技术参数

Z3063液压摇臂钻床主要适用于在大、中型铸件、钢件上钻孔、扩孔、铰孔及攻螺纹等加工。1、采用液压预选变速机构,可节省辅助时间。2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

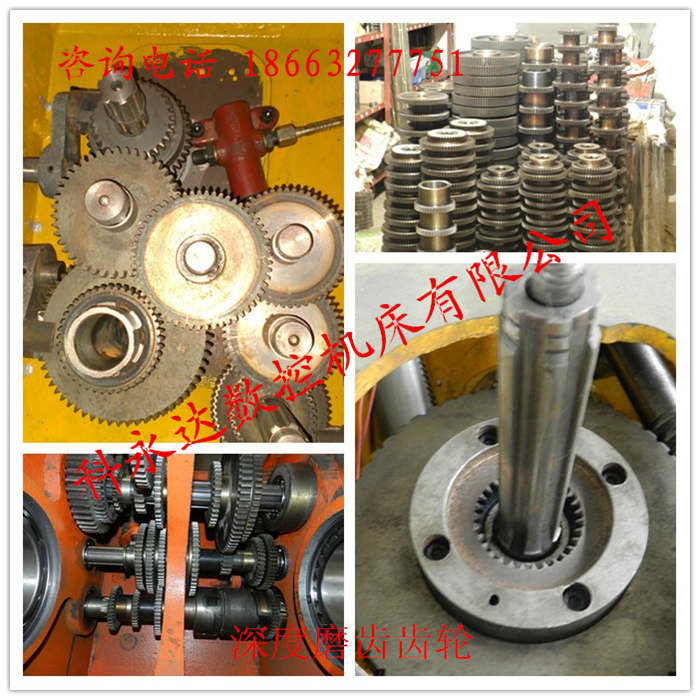

4.摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。

5、有完善的安全保护装置和外柱防护。

6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。

钻床的主轴与钻床的工作台面的垂直200mm允许差0-0.05mm的误差;平行度:主轴箱沿着摇臂左右进出,摇臂随着立柱前后移动,平行度200mm允差0-0.1mm。

主要技术参数Z3063×25
钻孔最大直径mm63
主轴端面至工作台距离mm500-1600
主轴中心距立柱母线距离mm500-2500
主轴行程mm400
主轴锥孔(莫氏)5
主轴转速范围r.p.m20-1600
主轴转速级数16
主轴进给量范围r.p.m0.04-3.2
主轴进给量级数16
摇臂回转角度360
主电机功率kw5.5
升降电机功率kw1.5
机床重量kg10000
外形尺寸mm3000×1450×3300
主要技术参数Z3063×25
钻孔最大直径mm63
主轴端面至工作台距离mm500-1600
主轴中心距立柱母线距离mm500-2500
主轴行程mm400
主轴锥孔(莫氏)5
主轴转速范围r.p.m20-1600
主轴转速级数16
主轴进给量范围r.p.m0.04-3.2
主轴进给量级数16
摇臂回转角度360
主电机功率kw5.5
升降电机功率kw1.5
机床重量kg10000
外形尺寸mm3000×1450×3300
